Centrífuga por lotes fácil de transportar

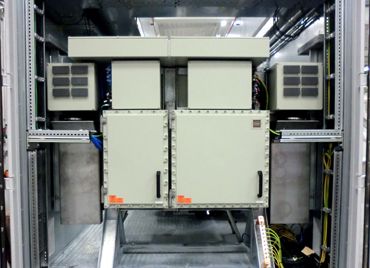

Centrífuga para contenedor

La empresa bávara Flottweg SE es uno de los fabricantes líder de decantadores, separadores, prensas de cinta y otro tipo de instalaciones para separar las partículas sólidas y líquidas de los medio de proceso. La empresa desarrolló para su amplia cartera de clientes en Rusia una centrífuga de muestra que puede transportarse a diferentes emplazamientos en un contenedor de 40 pies y puede ponerse en marcha muy rápidamente para comprobar cómo realiza los procesos de separación de sustancias. Si en las pruebas se obtienen los resultados deseados, el cliente puede decidir pasar a una instalación fija de mayores dimensiones con plena funcionalidad. En ese caso la centrífuga de muestra se enviará a la siguiente ubicación.

No obstante, su diseño transportable y sus requisitos funcionales específicos van acompañados de condiciones especiales para el diseño de la correspondiente tecnología de control, sobre todo en lo que se refiere a la necesaria protección contra explosiones. Para enfrentarse a estos desafíos concretos, Flottweg recurrió a los servicios de R. STAHL. A estas dos empresas les une una relación de colaboración de muchos años, en la que han desarrollado también construcciones especiales para campos de aplicación poco comunes. Una de las principales razones que les ha llevado a colaborar es la amplia gama de productos y tecnologías de R. STAHL, que incluye todos los tipos de protección contra explosión.

Independencia para una rápida puesta en marcha

La planificación adecuada de la tecnología de control, de la electrónica de potencia y del resto de los componentes de un sistema como el de esta centrífuga de muestra requiere amplios conocimientos sobre protección contra explosiones y un especial cuidado durante su implementación. Una de las principales limitaciones que se tuvieron que considerar al desarrollar esta instalación móvil de prueba era que tenía que ser independiente de la infraestructura en el sitio. Como solución llave en mano, el objetivo fue diseñar un sistema que estuviera operativo desde el momento en que se conectara el suministro de corriente.

Esto implicó lo siguiente:

• Intentar eliminar la necesidad de un extenso trabajo de cableado e instalación,  que de otro modo se requeriría en campo para suministrar al sistema los medios auxiliares necesarios.
• Garantizar que el control eléctrico sea una parte integral del sistema general y sea lo más compacto posible.
• Maximizar la capacidad de producción del sistema. Para lograr esto, se necesitaban accionamientos con la salida adecuada.
• Conseguir que el diseño a prueba de explosiones de la envolvente sea capaz de eliminar las importantes cantidades de energía disipada.

Tipo de proteccíon Ex de doble

La tecnología de control y la electrónica de potencia están alojadas en una combinación de envolventes CUBEx basadas en el tipo de protección contra ignición de envolvente antideflagrante (Ex d). El diseño también incluye envolventes para  terminales de conexiones protegidas con el tipo de protección contra explosiones "seguridad aumentada (Ex e)" En primer lugar, las envolventes con tipo de protección IP66 ofrecen una protección básica frente a la entrada de gases y, en segundo lugar, su diseño según el tipo de protección Ex d implica que la envolvente resiste la presión que se genera en su interior en caso de que se produzca una explosión de la mezcla. Esto quiere decir que, en caso de emergencia, el espacio antideflagrante queda intacto en el exterior y evita que la explosión se pase a la atmósfera colindante y pueda propagarse. El tipo de protección contra ignición Ex e implica que en las cajas de conexiones se han tomado medidas de precaución adicionales frente a las chispas de origen eléctrico o mecánico.

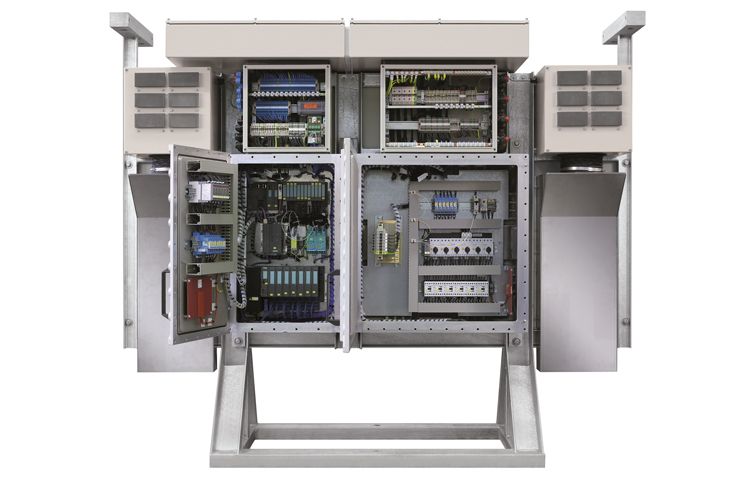

Refrigerador de alas

En la envolvente tampoco se alcanzan temperaturas críticas: en el ala lateral de la instalación de control en la que se instalaron los potentes componentes de accionamiento, R. STAHL ha instalado placas de refrigeración externas. Utilizando tecnología de paso especial, las pérdidas térmicas que se generan se disipan a través de esta superficie de grandes dimensiones.

La serie CUBEx permite diseñar configuraciones de envolvente con prácticamente cualquier forma y dimensiones. Las envolventes pueden equiparse en hasta tres niveles de montaje, por lo que cada espacio antideflagrante se utiliza óptimanente. Además, en una instalación de recubrimiento de polvo propia se puede aplicar a los armarios una capa de revestimiento adecuada a su lugar de emplazamiento. En caso necesario, los elementos de mando y visualización pueden montarse directamente en la tapa. En las tapas o en las paredes laterales pueden instalarse también mirillas para disponer de una vista amplia y despejada del interior de las instalaciones.

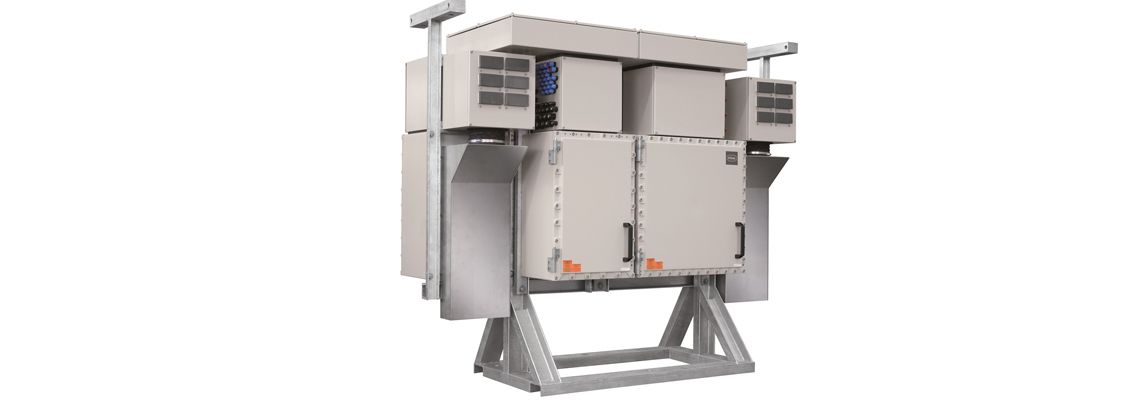

Unidad de control protegida contra explosiones para centrífugas móviles

• La flexible gama de envolventes CUBEx y los conocimientos necesarios para combinar los tipos de protección contra ignición Ex d y Ex e le permitieron a R. STAHL diseñar una instalación de control adecuada para el sistema de centrífuga transportable.
• A pesar de que los componentes utilizados son muy potentes, su protección contra explosiones está garantizada gracias a la disipación eficaz de las considerables pérdidas térmicas.
• Su construcción compacta y la ajustada integración de la unidad de control en la instalación favorecen la movilidad.
• Además, la centrífuga de muestra puede ponerse en marcha en diferentes ubicaciones sin necesidad de preparativos ya que se conecta y está lista para su uso y la instalación solo cuenta con un suministro de energía y no requiere medios auxiliares especiales.
